中建四局 厦门新体育中心项目BIM工作简介
使用软件：

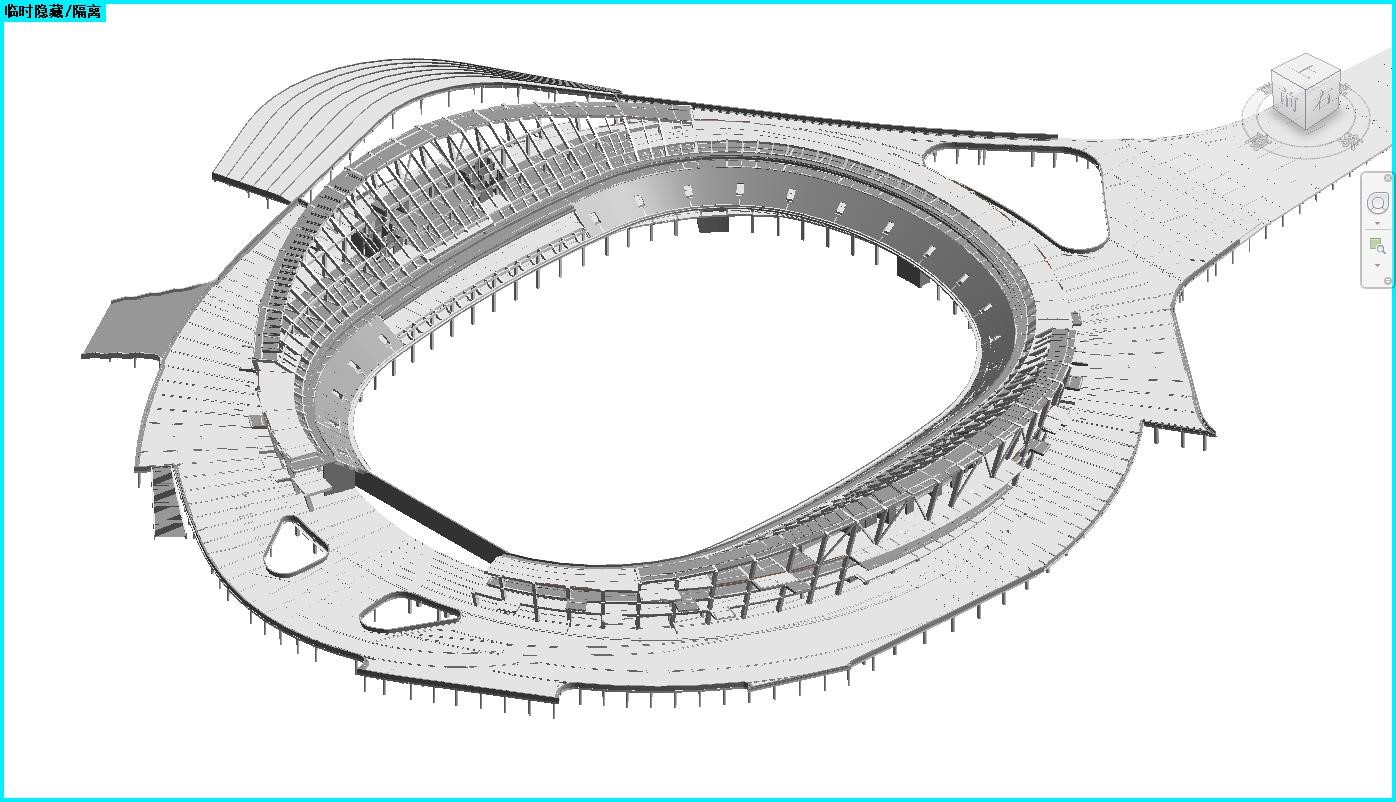

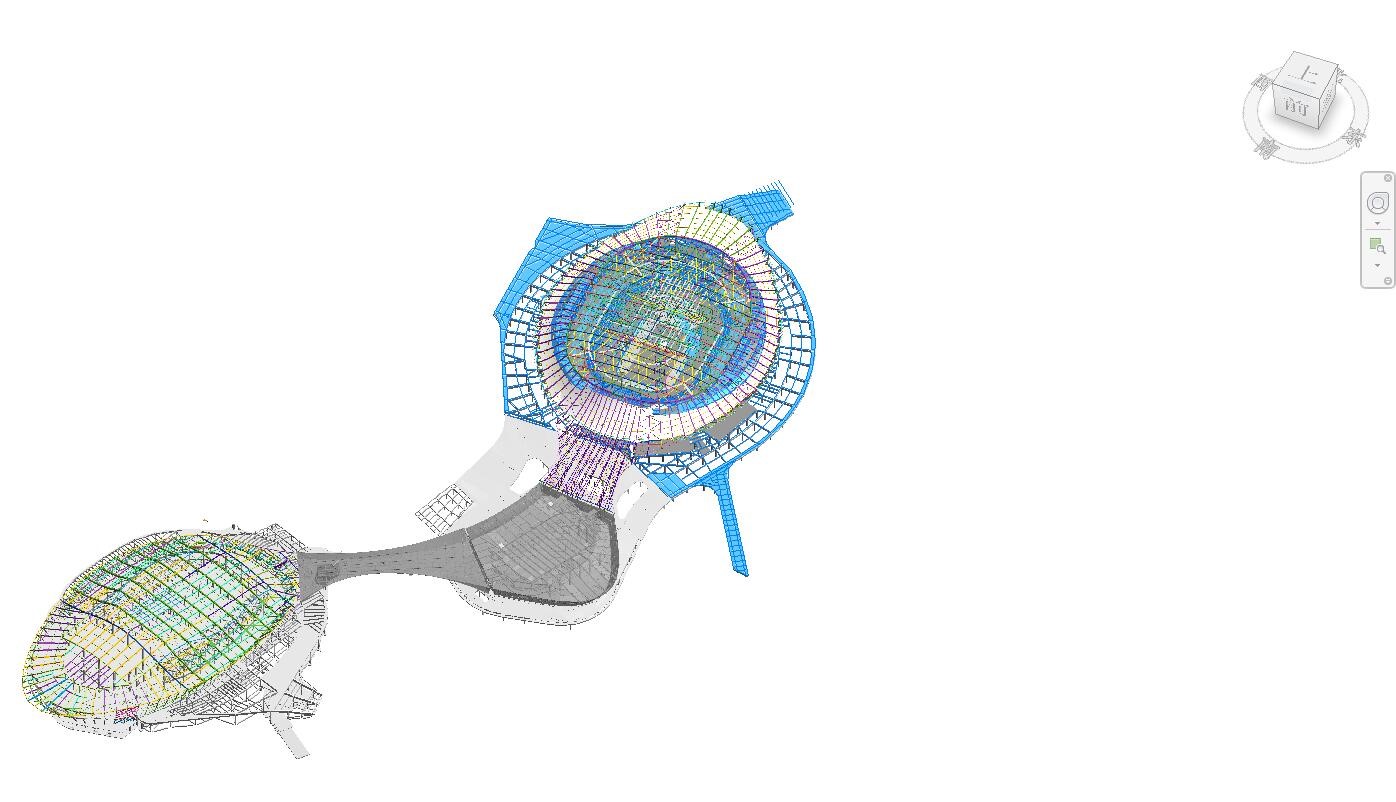

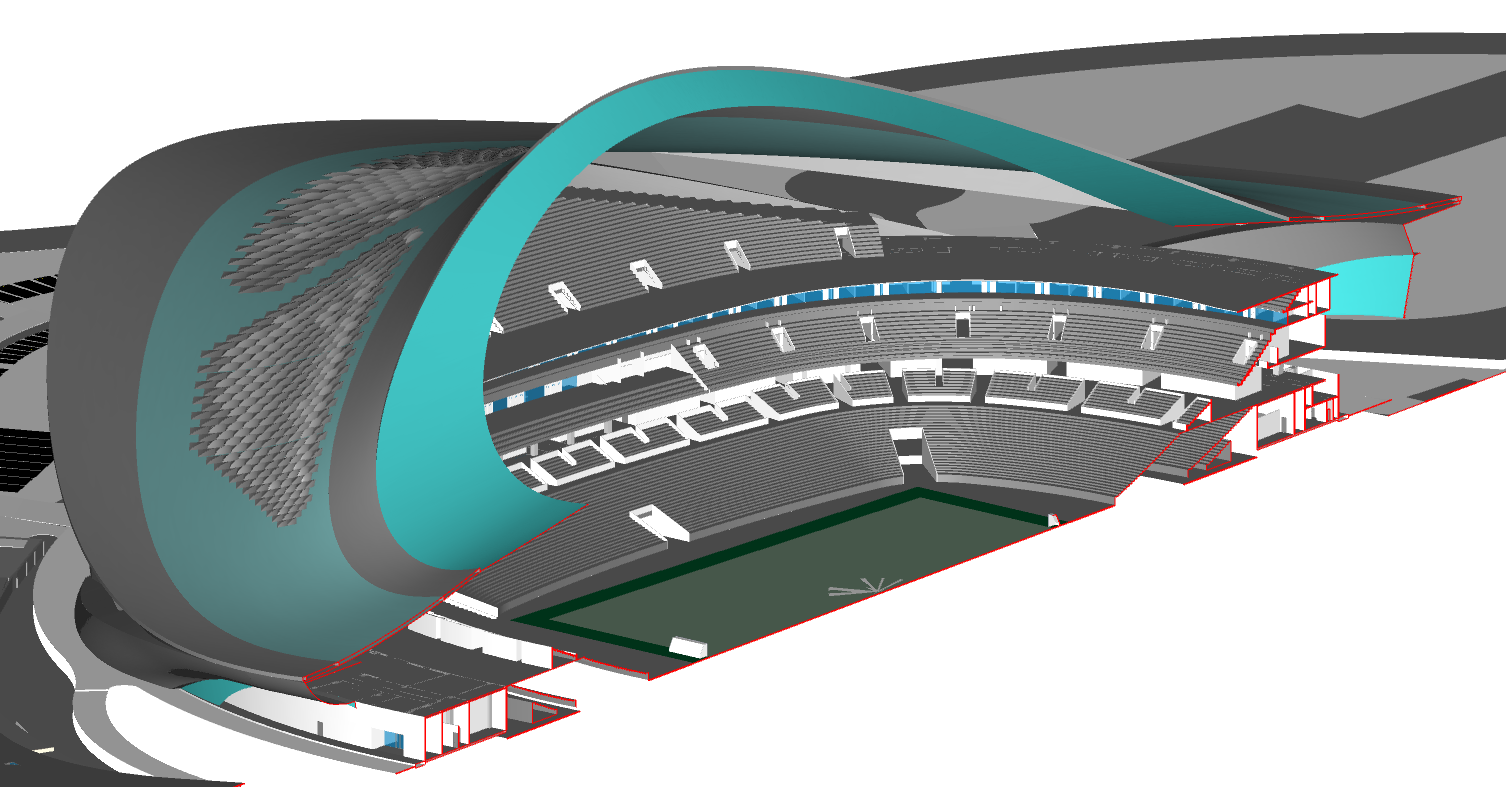

项目概况：厦门体育中心位于厦门市翔安区，项目选址入�？诘哪谕宓卮�，隔海对望厦门高崎国际机场、集美海岸线等沉腹地标 。作为贯彻落实厦门“十四五”时期跨岛发展战术的沉要载体，是强化厦门国际交往中心职能的沉要设施，同时也是2023年足球亚洲杯四分之一决赛的角逐场馆 。本项目总构筑面积约53万平方米，地上总构筑面积39万平方米，地下总构筑面积14万平方米，一座可足球和田径职能转换的运动场(其中 足球6.0万座，田径5.4万座)；一座1.8万座可冰篮转换的体育馆，另体育馆蕴含一座包容2000人的多职能综合训练馆；一座5000人游泳馆 。

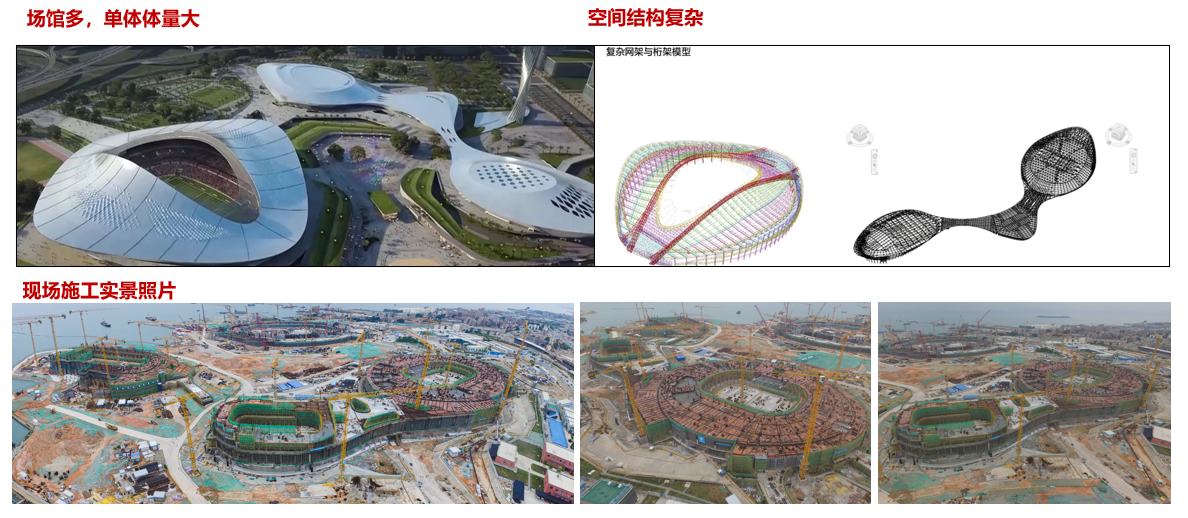

项目亮点：厦门新体育中心项目场馆多，单体体量大，空间结构复杂，又因亚洲杯足球赛事邻近，建设周期极度严重，设计工作功夫紧，协调难度大 。面对多沉挑战设计团队迎难而上，组织各专业设计师超百人，使用BIM技术发展全方位，多领域的协同设计 。

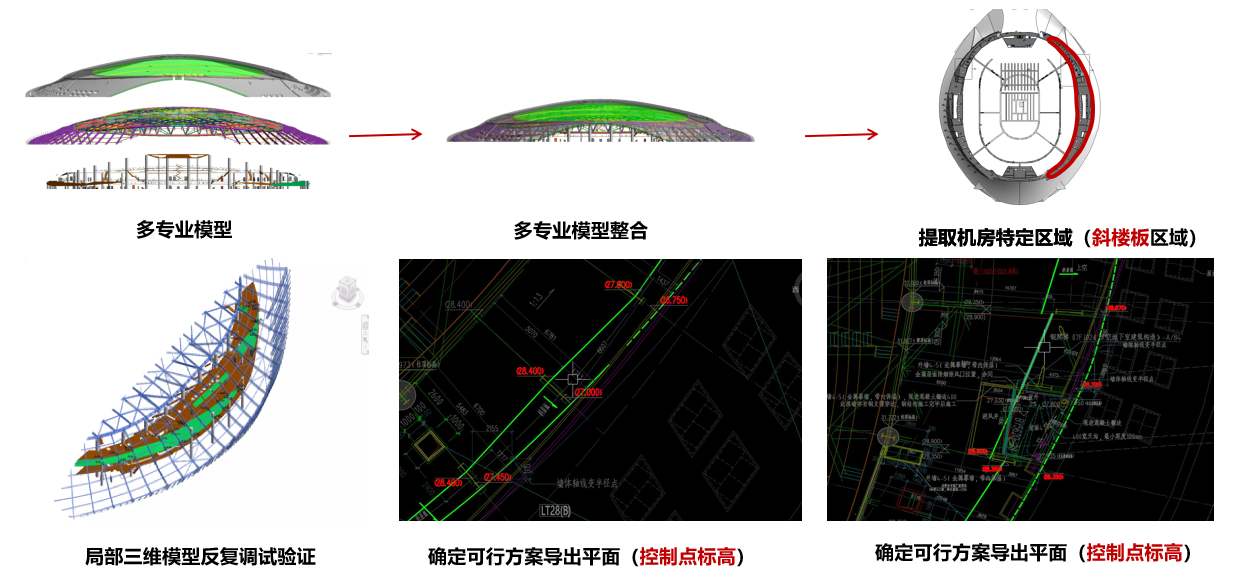

为避开与钢结构碰撞，体育馆机房层某区域顶板设计为斜楼板，且无统一的坡度，为解决此难点，直接在BIM模型中确定斜板区域节造点，并凭据BIM剖面确定各节造点绝对高度，通过模型的反复调试验证此区域内混凝土结构与钢结构的空间关系，确保设计的可行性 。

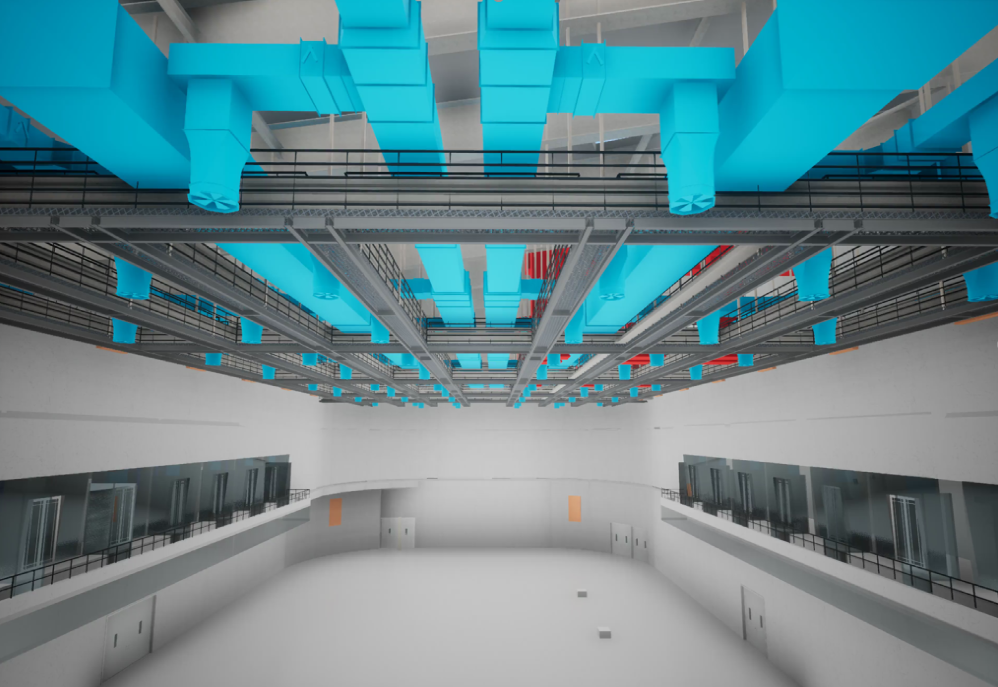

钢桁架内空间关系复杂，构筑师直接在BIM模型中精准设计马路，蕴含平面安插、高度定位，以躲避与钢桁架的碰撞，最终导出图纸用于出图 。
